サウンドボックスのメンテナンス事例 【HMV　No5A】

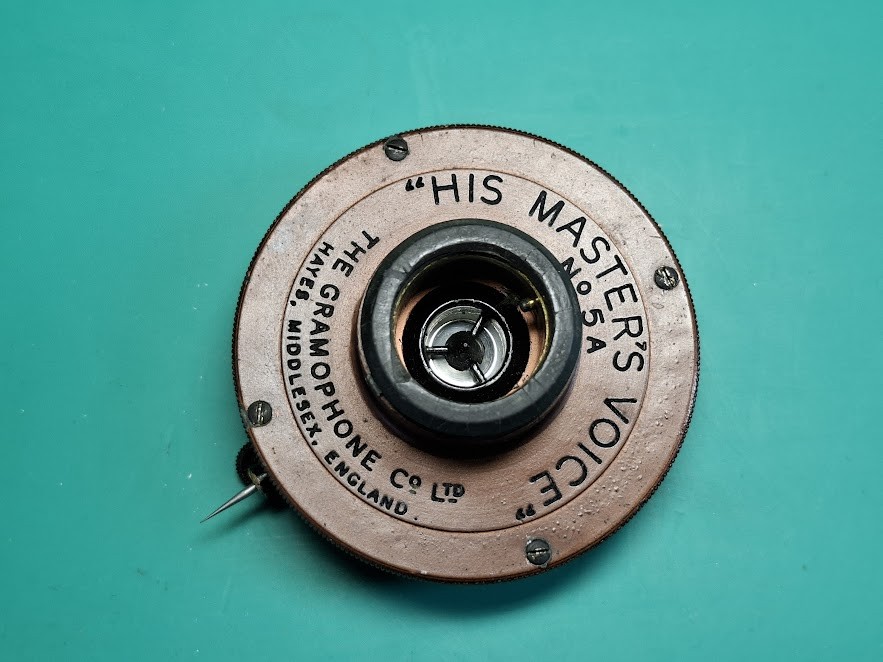

名機と言われます、蓄音機のサウンドボックス【HMV　No5】です。

今回修理したサウンドボックスの不具合は

『出音が小さく、高音は出るが低音が出ない』というものでした。



表のカバーのビス4点と裏面のビス4点外してみましたら、ジュラルミン製振動板が破断しています。

サウンドボックス内で振動板が破れていますと、エア漏れを起こしアームからホーンまで、空気振動を効率よく伝達できないので、振幅の大きい低音域の再生が難しくなってしまいますし、音も小さくなってしまいます。

このエッヂ部分での破断というのは、製造プレス工程での加圧の問題もあるとは思いますが、製造から100年近い古い部品ですので仕方ありません。

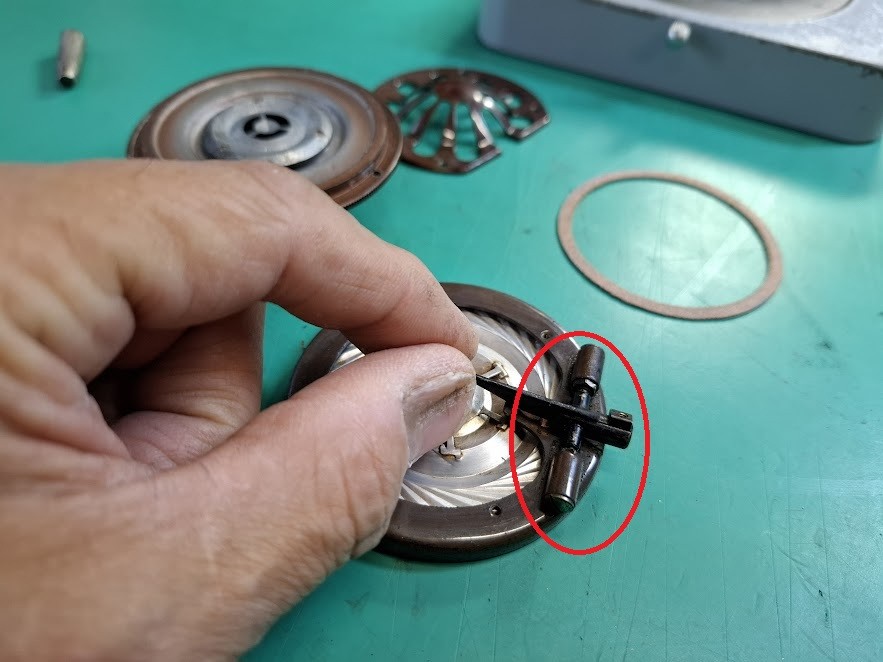

もう一つは、針からの振動を伝えるアームの軸受けの動きが悪い事です。

この部分の動きが悪いと、レコードに刻まれた音溝をトレースしていくうえにおいて、振幅の量に対して物理的な動きが追従できず、設計者の意図した音が再生できません。

この二つの不具合が重なって、振幅の大きい低音域が再生できなかったモノです。

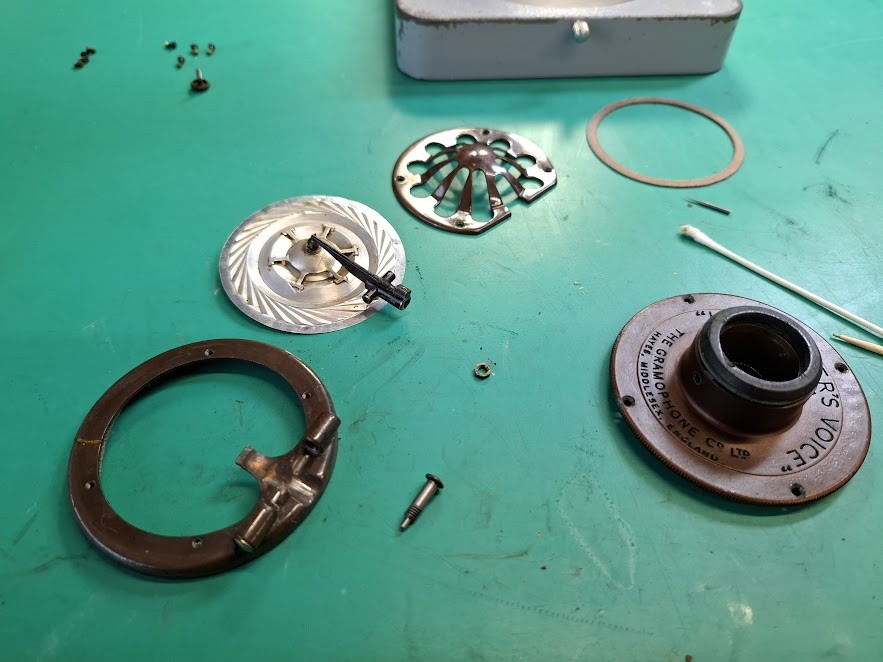

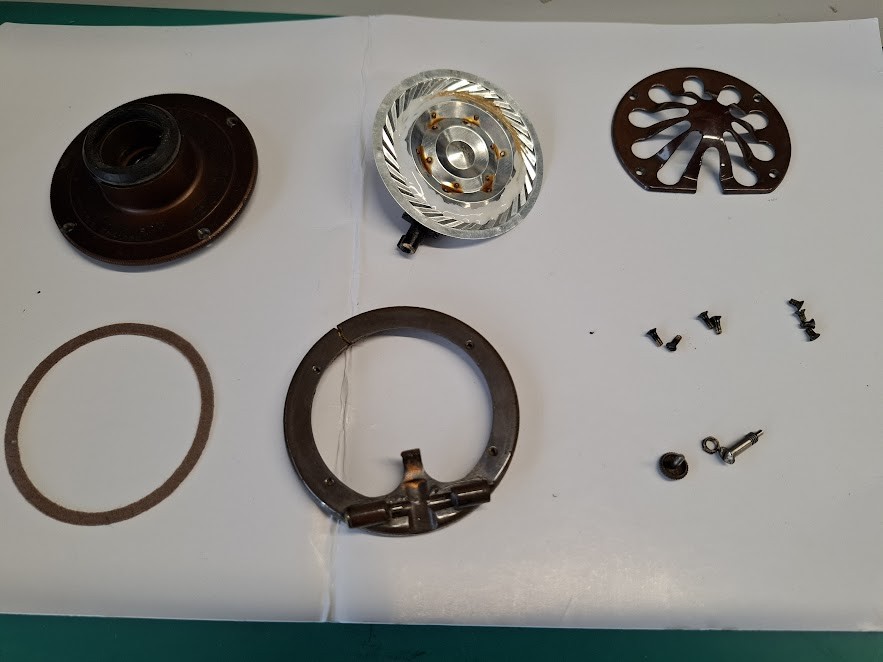

まずは全バラシして、汚れている部分をお掃除です。



アームの動きが悪い原因は、軸受けの内部の錆でしたので、つまようじと細い綿棒の軸にコンパウンドをつけて、内部を磨きました。

軸の摺動（動作）がスムースになる様に磨きます。

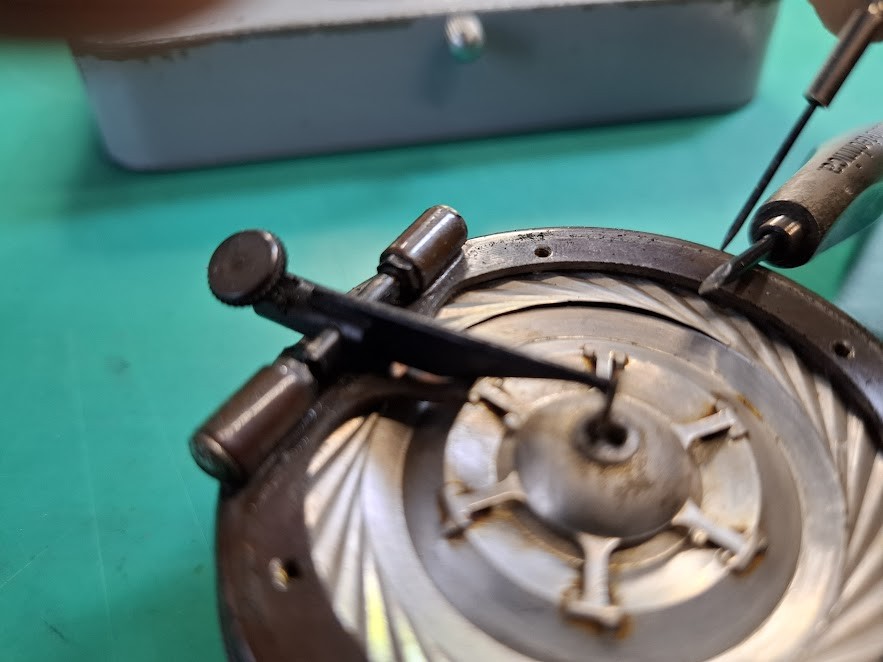

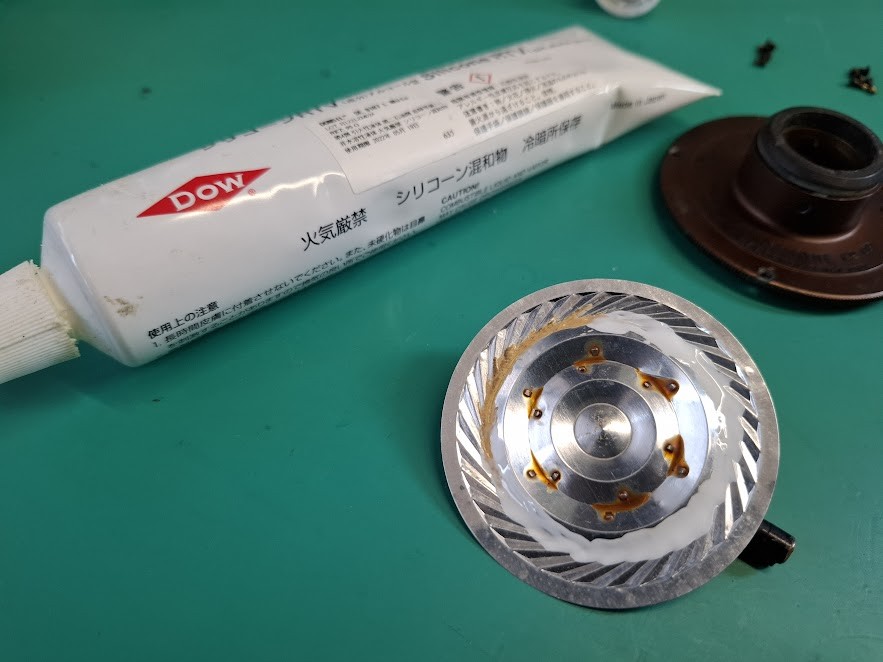

裂けている振動板は本来交換すべきですが、もう手に入らないのと、売っていても高額なので弾性シリコンで補修します。

あとはシリコンが乾くのを待って（24時間）

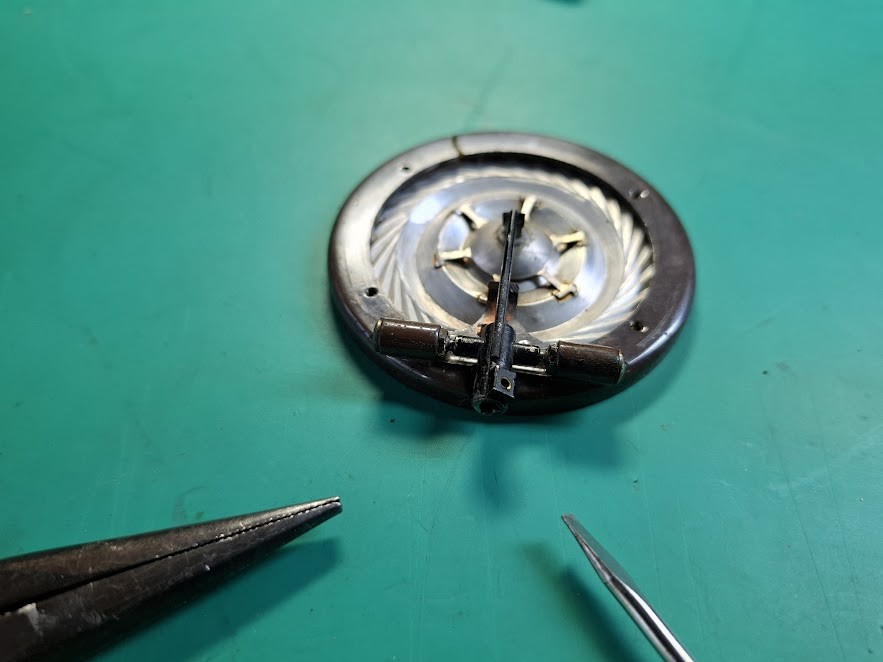

最後は順番に組み立てていきます。

アームの軸が入る穴部分に、粘度の低い油またはシリコングリスを少量塗布しておきます。粘度の高い油やグリスの場合は、ほこりを呼んでしまい、経時変化で固着の可能性もありますので避けます。

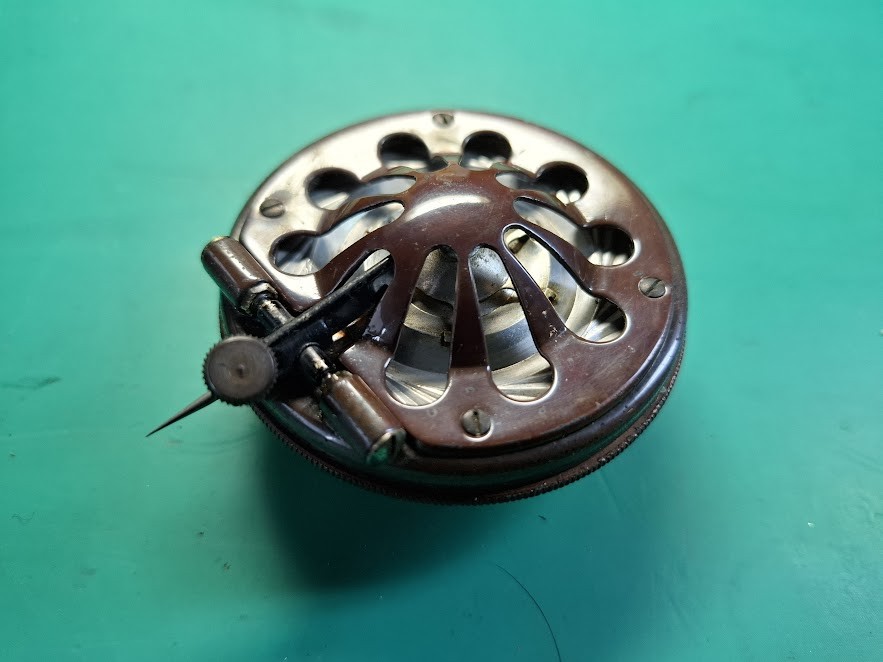

最終組み上げです。ビスが、マイナスの細いビスなので締めトルク注意です。外観は粗さ50μくらいのコンパウンドで磨きますと輝きが戻ってきます。

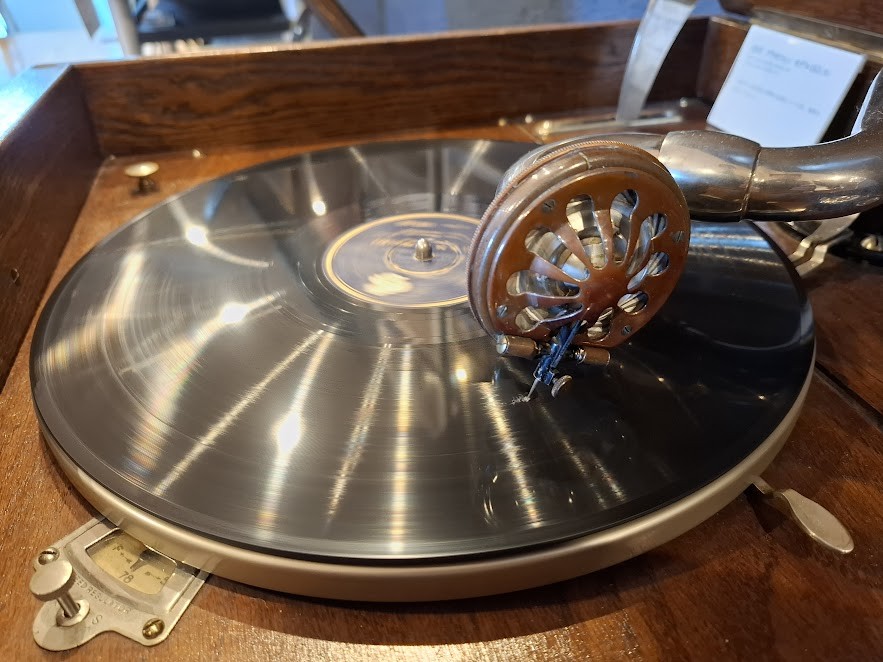

実際に取付して音を出します。

振動板の一部をシリコンで押さえてしまうので、若干音圧は下がり特性も変わりますが、SPレコードを十分なクオリティで再生出来るようになりました。

このHMV　No5は蓄音機のサウンドボックスとして高い評価をされているもので、ダメになったから捨てるというのはとてももったいない話です。

こうやってメンテすれば、まだまだ使えるという事例を紹介しました。
